Dans le monde en constante évolution de la fabrication et du travail des métaux, la découpe laser de tubes est devenue une technologie révolutionnaire, offrant une précision et une efficacité inégalées. Que vous soyez un professionnel chevronné ou un nouveau venu, comprendre les subtilités de la découpe laser de tubes est essentiel pour optimiser les processus de production et développer votre entreprise.
Dans ce guide, nous explorerons les principes fondamentaux de la découpe laser, ses avantages et sa contribution aux industries manufacturières modernes.
Qu’est-ce que la découpe laser de tubes ?
La découpe de tubes au laser est une technique de traitement de tubes et de tuyaux qui utilise un faisceau laser de haute puissance pour couper les matériaux avec précision. Un système à commande numérique par ordinateur (CNC) déplace avec précision le Tête de laser à travers la surface du matériau.
Bien que la découpe laser de tubes soit principalement utilisée pour le traitement des tubes métalliques, elle peut également être déployée pour des applications de découpe de plastique.
Comment fonctionne la découpe laser de tubes ?
Les machines de découpe laser de tubes suivent les mêmes procédures opérationnelles de base que les autres Laser CNC coupeurs.
Le tube est positionné perpendiculairement à la tête laser, l'extrémité coupante étant serrée dans un mandrin rotatif.

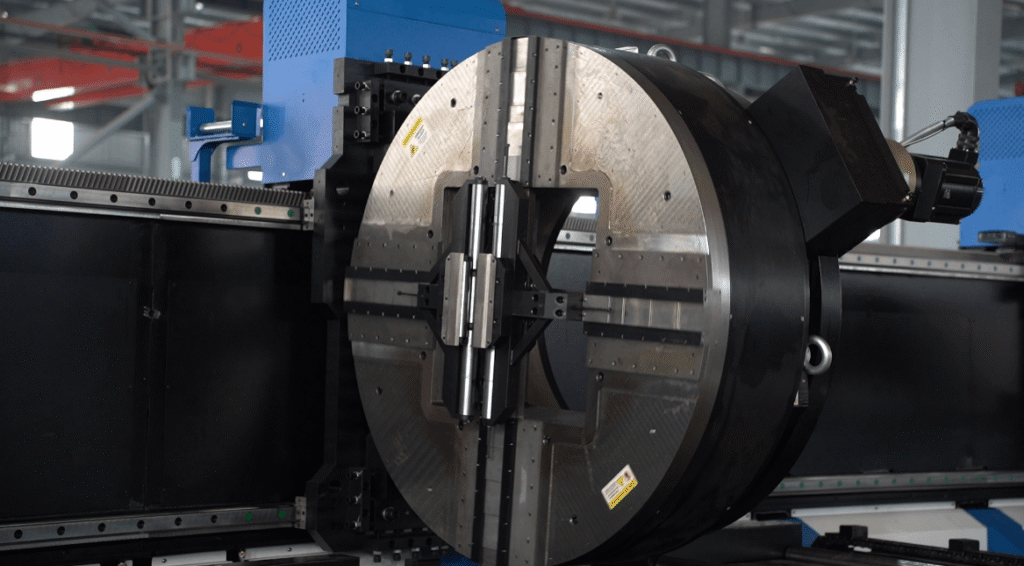

Un mandrin est une pince rotative qui maintient l'extrémité du tube en place et la fait tourner selon les besoins. Faire tourner le tube est beaucoup plus facile que de déplacer la tête laser sur une trajectoire circulaire autour du tube.

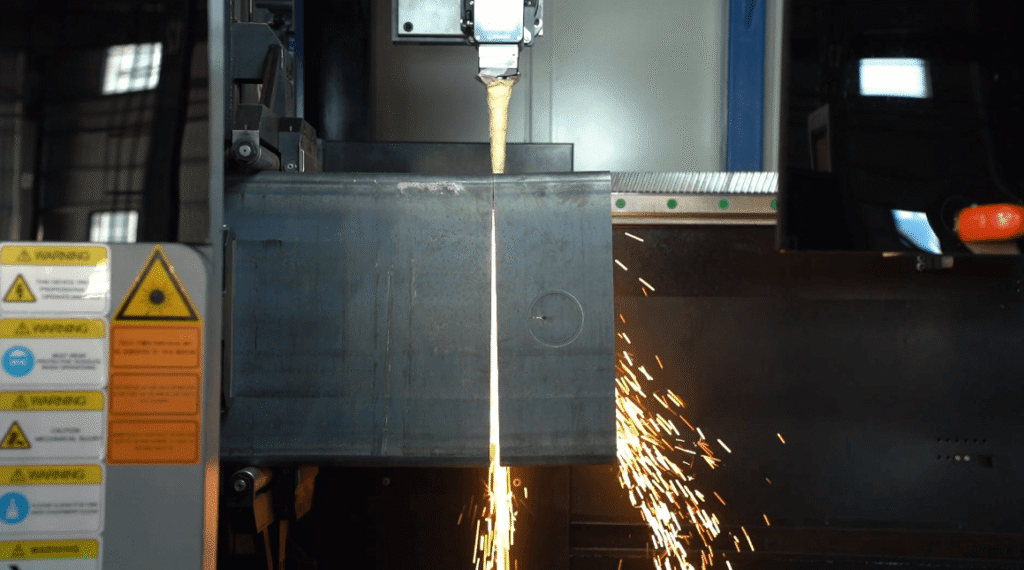

Ensuite, le laser entre en contact avec la surface du tube, coupant le matériau le long d'un chemin défini.
Le mandrin fait tourner le tube et un moteur à l'arrière le pousse vers l'avant selon les besoins. La plupart des découpeuses laser de tubes auront trois axes de mouvement. Le laser reste essentiellement stationnaire, se déplaçant uniquement de haut en bas, tandis que le tube peut tourner et se déplacer d'avant en arrière.
Le cœur du traitement des tubes laser industriels réside non seulement dans la focalisation du faisceau, mais aussi dans la manipulation ultime des tubes métalliques grâce à un système multi-axes. Au-delà de la théorie superficielle, Les machines de découpe de tubes robustes de Baison (telles que la série V36P) Définir directement les normes à partir de données d'essais en usine réelles.

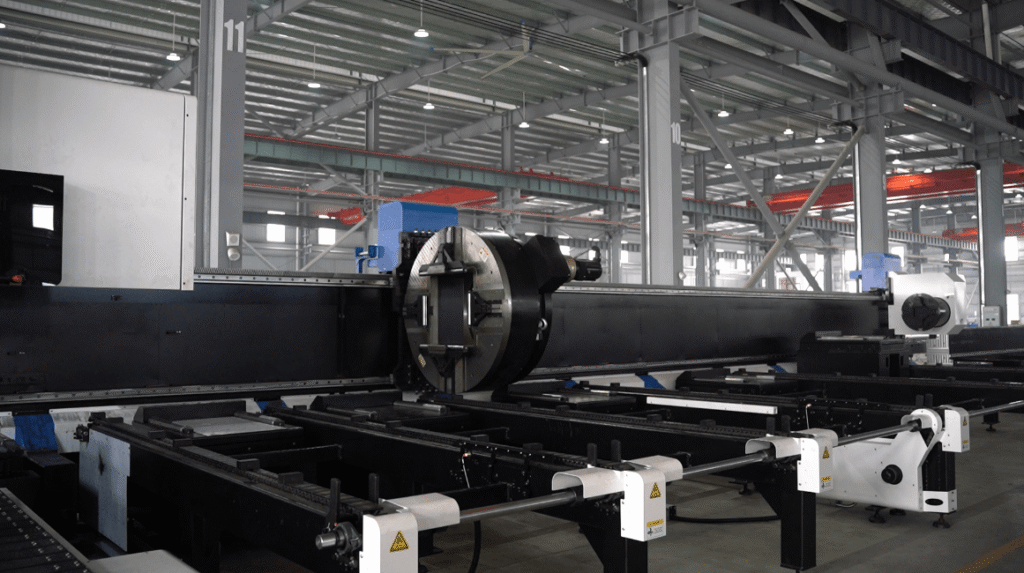

Alors que le traitement traditionnel à double mandrin génère d'énormes quantités de déchets inutilisables, Baison utilise ses logique à liaison complète à trois (voire quatre) mandrins développée en interneLes mâchoires arrière, fabriquées en acier haute résistance spécialement traité et dotées d'un mécanisme de transmission de serrage intégré, sont associées à un moteur à réponse dynamique élevée pour obtenir transferts précis de tubes et coupe par extension entre mandrins.
Cela repousse les restes vers un État « zéro absolu à l'échappement », en maintenant une précision de positionnement répétitif de ±0.03 mm même avec des charges monotubes pesant des centaines de kilogrammes.
Lors de l'exécution de tâches de haute difficulté découpe automatique en biseauLe système rejette le mouvement triaxial obsolète. À la place, il utilise Liaison multiaxes 5/6 axes à temps plein pour contrôler l'oscillation précise de la tête laser automatique Ouspurui, en coopération avec le Mandrin à barillet haute rigidité Dairuike pour réaliser des coupes biseautées complexes avec une précision parfaite, grâce à une rotation à grande vitesse (jusqu'à 140 tr/min) et une accélération de 1G. Cette configuration permet d'optimiser directement la précision d'usinage et l'utilisation des matériaux. bénéfices nets sur la ligne de production.
Alors que les concurrents peinent encore à réduire les déchets de 450 mm à l'échappement ou à résoudre le fastidieux problème de mise au point des mâchoires à peigne, La technologie zéro déchet éprouvée sur le terrain de Baison Baison multiplie déjà les économies sur les matières premières pour les entreprises manufacturières de pointe. Cliquez pour découvrir l'augmentation du rendement en tonnage de votre tube lors des tests en usine.
Avantages de la découpe de tubes au laser
Les avantages des machines de découpe laser ne peuvent être sous-estimés. Voici quelques-uns des plus grands avantages que la découpe laser de tubes apporte à votre entreprise.
1. Précision et exactitude

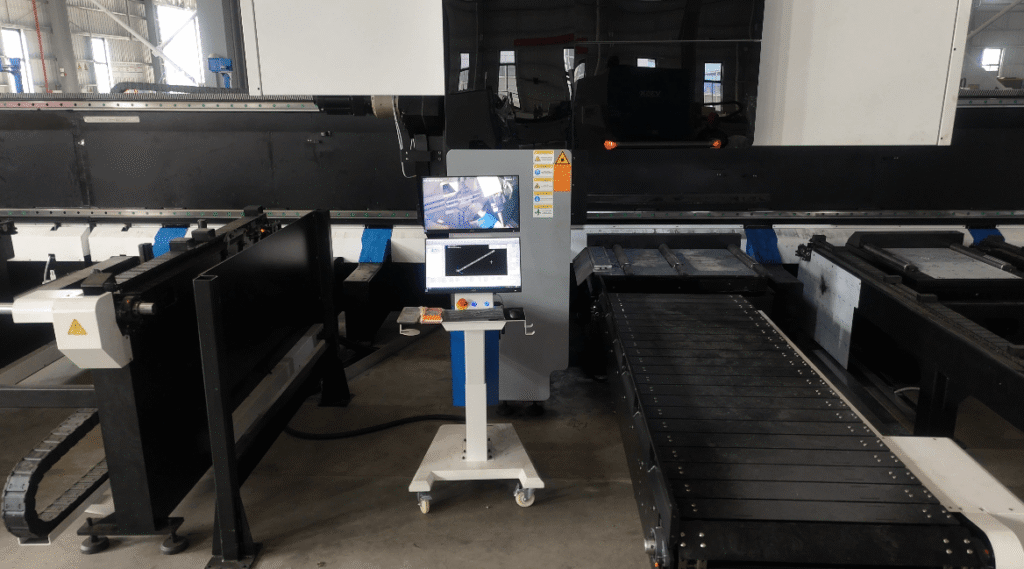

La découpe laser des tubes est plus précise et précise grâce aux systèmes CNC qui gèrent la position de la tête laser.
Exactitude coupe des pièces aussi près que possible des dimensions souhaitées. La découpe laser de tubes implique un laser haute puissance concentré en un petit point (mesuré par le diamètre du point) sur la surface du matériau. Le diamètre du spot plus petit et la stabilité des systèmes CNC permettent aux découpeuses laser de tubes de respecter des tolérances serrées.
La précision est la capacité de reproduire la même précision pour toutes les coupes. Les systèmes CNC peuvent répéter le même mouvement avec une extrême précision, ce qui en fait un élément essentiel de la découpe laser.
2. Polyvalence et flexibilité
La découpe traditionnelle des tubes est restrictive et manque souvent de contrôle précis, ce qui est nécessaire pour les conceptions complexes. La découpe laser de tubes peut réaliser des coupes petites et précises dans le matériau, ce qui la rend beaucoup plus polyvalente que les solutions concurrentes.
Les lasers excellent également dans la découpe d'épaisseurs de paroi de 1 pouce (25.4 mm) ou plus sans déformer ni déformer le matériau. Les trous débouchants constituent l’un des plus grands défis de toute technologie de découpe, car les bords du trou peuvent facilement fondre et se déformer. Les lasers peuvent facilement percer des trous dans des métaux épais sans que la chaleur excessive ne rayonne vers les bords.
3. Vitesse de coupe plus rapide
Les techniques traditionnelles ou manuelles de coupe de tubes sont par nature lentes en raison de l’implication humaine. Une personne a besoin de concentration pour maintenir des coupes précises et d'un temps de repos après avoir manipulé des machines de coupe lourdes.
Les opérateurs humains doivent donner la priorité à un attribut : la précision ou la vitesse. En comparaison, les lasers peuvent maintenir la vitesse et la précision pendant des heures sans interruption. Une machine de découpe laser peut fonctionner indéfiniment si ses besoins en refroidissement sont respectés.
4. Zéro déchet matériel
Des accidents ou de petites erreurs lors de la découpe peuvent ruiner toute la conception du tube, entraînant un gaspillage de matériau. La découpe de tubes au laser réduit le gaspillage de matériaux car des erreurs sont rarement commises lors du processus de découpe.
Un gaspillage de matériaux minimal et une vitesse de coupe élevée peuvent aider les entreprises à atteindre une productivité maximale.
5. Zéro usure des outils
Les technologies mécaniques de coupe de tubes, telles que les meuleuses, les scies électriques et les lames hydrauliques, s'usent après un frottement répété contre des pièces métalliques. La découpe de tubes au laser est un processus sans contact où l'usure des outils ne pose aucun problème.
6. Finition plus lisse
La douceur d'une coupe dépend de la netteté de l'outil et de la chaleur générée lors du traitement. L'excès de chaleur fait fondre et déformer les bords, ce qui entraîne une moins bonne finition.
Le plus petit endroit diamètre du faisceau laser garantit qu'un minimum de chaleur est apportée au matériau. De plus, les lasers ne subissent pas d’usure des outils, la netteté n’est donc pas un facteur.
Le cœur du traitement des tubes industriels par laser réside non seulement dans l'efficacité, mais aussi dans une transformation radicale de la précision et des coûts. Ciblant les principaux problèmes de l'industrie, à savoir les tubes profilés facilement déformables et les profilés en U en acier mal alignés, machines à découper les tubes de Baison sont équipés de la Système d'emboîtement professionnel TubesT et un mandrin à barillet de haute rigidité.
Associé à un réducteur Tecomag, la précision de positionnement répétitif des axes X/Y, testée en usine, atteint ± 0.03mm, assurant une fermeture parfaite même lors du traitement de pièces de formes spéciales avec des tolérances géométriques complexes.
Plus perturbateur encore sur le plan commercial, les déchets massifs générés par la découpe traditionnelle des tuyaux sont complètement éliminés grâce à l'optimisation ultime de La technologie de liaison complète à trois/quatre mandrins de BaisonGrâce à la mâchoire arrière robuste dotée d'une transmission de serrage intégrée qui se prolonge dans le mandrin avant pour la coupe de reprise, le coût des chutes de matériau est directement réduit à un État « zéro absolu à l'échappement », ce qui permet de dire adieu définitivement au gaspillage de matières premières qui s'étend souvent sur des centaines de millimètres.
Prenons l'exemple d'une entreprise de fabrication de métaux traitant 10 000 tonnes de tubes par an : cette configuration unique de « zéro déchet matériel » Cela peut permettre à l'usine d'économiser directement des centaines de milliers d'euros par an en coûts d'approvisionnement en matières premières. Cela transforme ce qui aurait été de la ferraille en or pur, convertissant directement l'espace des tuyaux d'échappement en bénéfices nets et retour sur investissement de la chaîne de production.
Faisceaux laser pour la découpe de tubes
Tube Néon Del services de découpe de tubes au laser sont principalement divisés en deux catégories.
Lasers à fibre
Laser à fibre La technologie utilise des diodes compactes pour pomper la lumière dans des fibres optiques afin de l'amplifier. En conséquence, les lasers à fibre sont plusieurs fois plus petits que leurs homologues au CO2. Les systèmes laser à fibre ont également une efficacité énergétique élevée, convertissant la majeure partie de l'électricité du mur en chaleur laser sortie.
Les découpeuses laser à fibre ont un diamètre de point (faisceau) plus petit, permettant une plus grande précision et une pénétration en profondeur tout en conservant une bonne précision.
Faisceaux laser CO2
Les lasers CO2 sont générés à l’aide d’une grande chambre en verre remplie de gaz avec un courant électrique élevé. La conception plus simple de laser à gaz Les systèmes leur permettent de produire des faisceaux laser de haute puissance en consommant beaucoup d’électricité.
Les lasers à gaz ont un coût initial inférieur, ce qui en fait une option intéressante pour la plupart des petites entreprises. Cependant, la chambre en verre a une durée de vie plus courte, augmentant ainsi les coûts de remplacement et de maintenance.
Matériaux adaptés à la découpe de tubes au laser
Les machines de découpe laser peuvent gérer un large gamme de matériaux. Tout, du tungstène résistant à l'acrylique doux, fond sous la puissance d'un laser.
La découpe laser de tubes propose une large gamme de matériaux disponibles pour le traitement. Les tubes en métaux, plastiques, bois et même papier peuvent être découpés et façonnés avec précision grâce à la technologie laser.
Compatibilité des métaux et alliages
Aluminium
Laiton
Copper
Acier Inoxydable
Titane
Métaux plaqués nickel et chrome
Alliages d'Al, Cu, Fe, Ti, etc.
Compatibilité non métallique
Les matières plastiques sont largement utilisées dans la fabrication de tuyaux et dans l’industrie de la plomberie.
Les tubes de bois sont un article moins courant, principalement utilisé dans la fabrication de meubles.
Les tubes en carton sont des structures de support peu coûteuses pour le papier toilette et les torchons.
Limites d'épaisseur et de taille
Les capacités de découpe de tubes au laser sont principalement déterminées par la taille de la machine et la configuration du laser. Voici les limites générales d’épaisseur et de taille de la technologie.
Longueur de coupe maximale – 60 pouces (18 m)
Diamètre maximum du tube – 24 pouces (610 mm)
Épaisseur de paroi maximale – 1 pouce (25.4 mm)
La plupart des machines de découpe laser de tubes disponibles dans le commerce ne possèdent que la moitié des capacités mentionnées ci-dessus.
Dépasser les limites du dimensionnement pseudo-industriel, Baison redéfinit les limites physiques du traitement des tubes laser de haute puissance avec un matrice rigoureuse des paramètres de test en usine en conditions réellesConçues sur mesure pour l'industrie manufacturière lourde mondiale, les machines de découpe de tubes Baison font définitivement disparaître les contraintes de traitement liées aux courtes longueurs et aux parois minces.
Les modèles standard prennent directement en charge Chargement entièrement automatique et débit maximal de tubes entiers mesurant 6500 mm ou plus, serrant sans effort et faisant tourner rapidement des tubes ronds et carrés avec diamètres jusqu'à 240 mm (et pouvant accueillir un maximum de tubes carrés de 240 mm x 240 mm lorsque l'angle R du tube dépasse 30 mm), tout en supportant un Capacité de charge monotube massive jusqu'à 300 kg.

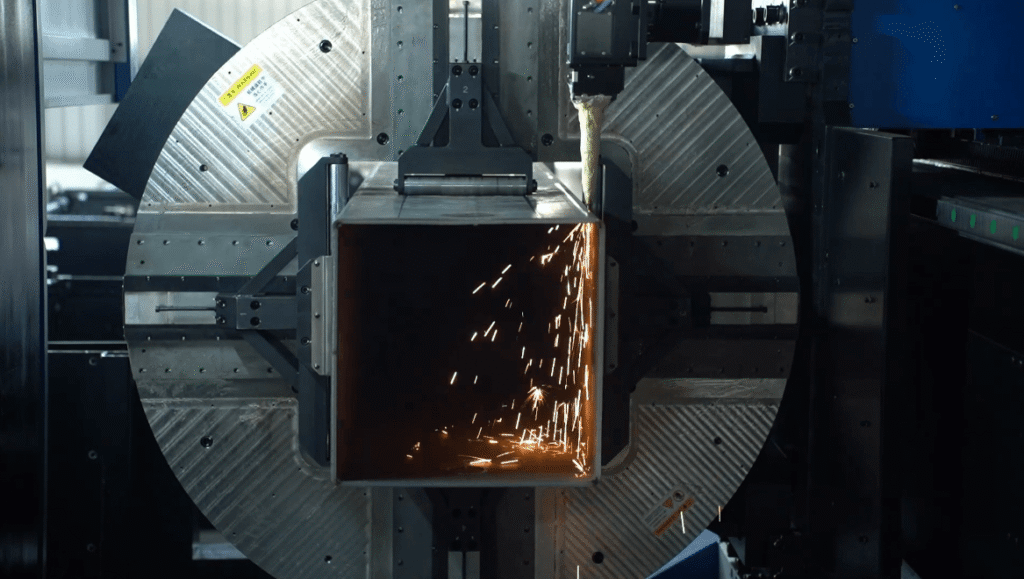

Habilité par Lasers à fibre ultra-puissants de 12 kW à 40 kW et têtes laser professionnelles de niveau dix mille wattset associé à un Mandrin à trou carré Dairuike construit pour résister Accélération de 1G et vitesses de rotation élevées de 140 tr/min, Baison réalise perçage profond et découpe à charge lourde à haute dynamique en acier au carbone à parois ultra-épaisses, en acier inoxydable, en acier en U et en cornière (comme l'acier en U n° 8).
Cela couvre de manière exhaustive exigences de traitement extrêmes des marchés internationaux et sud-américains pour les structures en acier lourd, les machines minières et les composants tubulaires industriels lourds. format de traitement ultime Caractérisée par de grands diamètres de tubes, des capacités de charge élevées et des capacités multi-spécifications, elle garantit que le bouchage de chaque tube lourd est précis et très efficaceBienvenue ! Cliquez et soumettez les données relatives à l’épaisseur de paroi et au matériau de votre tube pour obtenir un… Rapport d'efficacité de coupe réelle de 10 000 watts personnalisé pour votre ligne de production.
Applications et industries du laser à tube
Les services de découpe de tubes au laser sont devenus la norme dans de nombreux secteurs. La précision et l'exactitude des pièces découpées au laser sont très appréciées dans les applications hautes performances.
1. Industrie aérospaciale
L'industrie aérospatiale nécessite des tubes découpés avec précision pour les systèmes de distribution de carburant et d'oxygène.
2. Construction de meubles
Les tubes en bois sont couramment utilisés, mais sans s'y limiter, pour les bordures de meubles, et les tubes métalliques sont souvent utilisés pour les pieds de meubles.
3. Équipement de sport
Tous les équipements sportifs utilisent des tubes et tuyaux métalliques comme support structurel. Les services de découpe de tubes au laser sont utilisés pour fabriquer des cadres de vélo, des équipements de golf, des bâtons de hockey et bien plus encore.
4. Industrie de la construction
Les machines de découpe laser de tubes sont principalement utilisées pour le traitement de tubes métalliques ronds et carrés. Cependant, l'industrie de la construction utilise également ces machines pour découper des formes structurelles telles que des poutres en I, des cornières et des profilés en U.
5. Appareils électroniques
La technologie de découpe laser de tubes traite des solutions de refroidissement du cuivre et de l'aluminium pour l'électronique. Les dissipateurs thermiques utilisés dans les systèmes informatiques nécessitent des tubes découpés avec précision et dotés de trous pour un transfert de chaleur efficace.
6. Matériel médical
L'industrie médicale a besoin de précisionmétal coupé tubes et tuyaux pour divers instruments tels que ventilateurs, machines de dialyse et conduites de distribution d'oxygène.
5 étapes pour choisir la machine de découpe de tubes laser adaptée à vos besoins
Choisir les bonnes découpeuses laser pour tubes, c'est connaître vos besoins et vous procurer une machine adaptée. Gardez toujours ces cinq étapes à l’esprit lorsque vous achetez des machines de découpe de tubes laser.
Choix des matériaux – Le choix du matériau requis déterminera votre type de laser (Fibre/CO2).
Dimensions du tube – Le banc de travail de la machine et la taille du mandrin déterminent la longueur et le diamètre maximum du tube supporté.
Puissance laser – La puissance du laser détermine la vitesse de coupe et la profondeur de pénétration.
Tolérance des machines – La tolérance ou la précision de découpe détermine la différence de taille entre la pièce découpée au laser et les dimensions d’entrée.
Degré de liberté (DOF) – Le DOF de la machine (nombre d'axes de mouvement) détermine le mouvement et la polyvalence d'une découpeuse laser. Les machines à axe plus élevé coûtent beaucoup plus cher.
3 conseils précieux pour démarrer avec la découpe de tubes au laser
Voici quelques leçons importantes pour les débutants qui se lancent dans le monde complexe de la découpe laser de tubes.
Concentrez-vous sur la production de pièces finies
Les entreprises qui passent des outils mécaniques traditionnels aux découpeuses laser devraient se concentrer sur la production de pièces finies directement sur la machine. Les outils de coupe traditionnels nécessitaient des techniques de post-traitement telles que l'ébavurage, le polissage et le ponçage.
Cependant, la découpe de tubes au laser peut produire une pièce finie qui nécessite peu ou pas de nettoyage. Vous devez tenir compte de l’augmentation du taux de production lorsque vous passez à la découpe laser.
Ajoutez de la capacité à votre atelier avec des lasers à tube internes
L’investissement dans un système de découpe laser de tubes est moins une question de rentabilité que de capacité de production. La découpe laser automatisée de tubes est idéale pour les productions en grand volume.
Les découpeuses laser offrent une plus grande polyvalence en production, vous permettant de réaliser des coupes plus complexes avec une vitesse et une précision inégalées.
Attendez-vous à une période de retour sur investissement légèrement plus longue
Le retour sur investissement (ROI) se produit lorsqu'une entreprise récupère son investissement initial dans de nouveaux équipements. Généralement, le retour sur investissement devrait être d’environ 1 à 2 ans. Dans certaines conditions, cela peut être beaucoup plus long.
Les facteurs suivants affectent votre retour sur investissement.
Nombre de découpeuses laser achetées.
Coûts cachés comme les frais d’installation et d’expédition.
La période de formation des travailleurs n'est pas incluse dans les calculs du retour sur investissement.
Concurrence industrielle d’autres entreprises.
L'introduction d'une machine de découpe de tubes au laser industriel n'est jamais un simple investissement ; c'est une révolution disruptive en matière d'efficacité commerciale et de récupération rapide des capitaux.
Dire adieu aux opérations multiprocessus fragmentées et aux coûts de main-d'œuvre élevés des procédés traditionnels de « découpe à la scie à ruban, perçage radial et poinçonnage », machines de découpe de tubes automatisées de Baison fusionner la découpe, le poinçonnage, le biseautage et le rainurage complexe en un flux de travail entièrement automatisé, « produit fini en un clic ».
Cela conduit un Augmentation de 3 à 5 fois de la capacité de production globale et permet d'obtenir des coupes nettes et sans bavures, éliminant ainsi le fastidieux meulage après traitement.

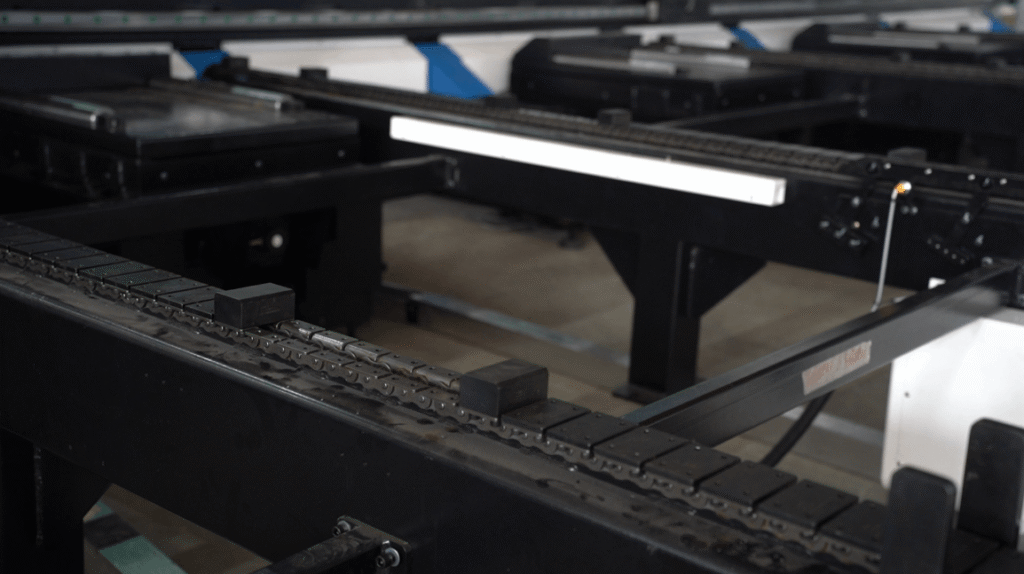

D'après les données opérationnelles réelles calculées à partir des données des clients de longue date de l'usine Baison dans les secteurs de l'étagèrement, du mobilier métallique et autres, les lignes d'assemblage multi-stations qui nécessitaient initialement Une seule personne peut désormais faire fonctionner 4 à 5 ouvriers qualifiés. Grâce à notre système de chargement latéral à rouleaux, nous éliminons directement d'importantes dépenses de main-d'œuvre.
Dans les ateliers à production intensive fonctionnant à un rythme quotidien soutenu, les économies réalisées sur les coûts de main-d'œuvre, combinées à la récupération des matières premières issues de la compression des résidus, permettent de réduire considérablement les coûts. ≥90 mm ou un état de « zéro absolu à l'échappement »—peuvent transformer les périodes de retour sur investissement pluriannuelles traditionnelles des équipements en une réalité où Les coûts d'achat sont rapidement récupérés en quelques mois seulement. dans les essais sur le terrain. Cliquez ici pour obtenir votre calcul exclusif des données relatives aux matériaux et à la main-d'œuvre. et Concevez un plan de retour sur investissement rapide et optimisé pour votre usine..
FAQ
1. À quels secteurs les machines de découpe de tubes conviennent-elles ?
Les industries de traitement de haute précision telles que aérospatiale, structures architecturales, équipements de fitness et mobilier métallique.
2. Les machines de découpe de tubes permettent-elles la personnalisation ?
Oui. Des configurations précises peuvent être personnalisées en fonction de type de matériau, dimensions du tube, épaisseur de paroi et puissance du laser.
3. Quelles sont les erreurs courantes lors du choix d'une machine à couper les tubes ?
Courir aveuglément après les prix bas tout en étant complètement en négligeant les degrés de liberté des axes de mouvement, les capacités de charge des mandrins et le gaspillage massif de matières premières provenant du traitement des résidus.
4. Comment peut-on parvenir à un « zéro déchet de matière » dans le traitement des tubes ?
Il nécessite un logique de liaison complète à trois ou quatre mandrinsEn étendant les mâchoires arrière dans le mandrin avant pour Coupure de transfertVous optimisez ainsi l'utilisation des matériaux et éliminez les déchets à l'échappement.
5. Les paramètres de traitement sont-ils les mêmes pour tous les types de tubes ?
Non. Paramètres de traitement pour certaines nuances d'acier spéciales nécessitent un réglage fin en fonction de l'environnement. Cliquez ici pour obtenir votre solution personnalisée.
Conclusion
La découpe laser de tubes est un processus de haute précision qui présente de nombreux avantages dans les applications industrielles hautes performances. Les progrès de la technologie laser ont considérablement augmenté la productivité des découpeuses laser de tubes et réduit le prix d’entrée. Les entreprises ont aujourd’hui beaucoup à gagner en passant à la découpe de tubes au laser. Des avantages tels qu’une vitesse de production accrue et une finition plus lisse sont très précieux dans les productions à grand volume. UN machine de découpe de tube laser est une pièce et un investissement dans la croissance future de votre magasin ou de vos installations.
Dépassez la concurrence avec les découpeuses laser Baison !
Chez Baison, nous nous engageons à fournir des coupe-tubes laser durables et de haute qualité qui améliorent la précision et l'efficacité de votre processus de production. Découvrez les avantages inégalés de la découpe laser de tubes avec nos machines haut de gamme.
Nos décennies d’expérience, de recherche et de dévouement ont ouvert notre ascension vers le sommet de la montagne de la fabrication de lasers à fibre. Pour maximiser votre investissement, bénéficiez de nos programmes complets d’évaluation gratuite des applications et de formation client gratuite.
Gardez une longueur d'avance sur la concurrence et améliorez vos opérations dès aujourd'hui. Contactez-nous maintenant!
