Si vous préférez choisir les bons matériaux pour technologie de découpe laserIl y a quelques points à garder à l'esprit. limite d'épaisseur est l'un d'eux. Dans cet article de blog, nous allons examiner le limite d'épaisseur pour différents matériaux et ce que cela signifie pour votre projet. Restez à l'écoute !
Bases de la découpe laser
Découpe laser est une technologie d'usinage de pointe qui gagne en popularité grâce à ses capacité de découpe des matériaux par laser, créant ainsi un environnement de coupe différent. Cela permet aux soudeurs de découper avec précision les métaux d'épaisseur maximaleLe développement croissant des technologies laser permet de développer machines à tôle CNC haute puissance.
Une bonne découpe au laser dépend de différents facteurs, tels que :
- Matériau et qualité de la machine de découpe
- Type de laser
- L'épaisseur maximale
- L'environnement de coupe
- Vitesse de coupe
Comprendre ces facteurs est essentiel pour une découpe laser appropriée.
L'épaisseur de coupe maximale du laser pour différents matériaux
Le épaisseur de coupe du laser Les valeurs pour différents matériaux sont indiquées dans le tableau. L'épaisseur maximale de découpe laser dépend de essence de bois et type de laser.
| Puissance / Matériel | 3000W | 6000W | 12000W | 20000W |
| Acier au carbone (Qualité/Limite) | 16 / mm 20 | 22 / mm 25 | 35 / mm 40 | 45 / mm 50 |
| Acier inoxydable (Qualité/Limite) | 8 / mm 10 | 16 / mm 20 | 30 / mm 35 | 40 / mm 45 |
| Plaque d'aluminium (Qualité / Limites) | 8 / mm 10 | 14 / mm 16 | 25 / mm 30 | 35 / mm 40 |
| Plaque de cuivre (Qualité/Limite) | 4 / mm 6 | 8 / mm 10 | 14 / mm 16 | 18 / mm 20 |
Dans la sélection de machines de découpe de tôles épaisses de qualité industrielleBaison a établi une matrice de traitement complète couvrant les niveaux de puissance courants allant de 3 000 W, 6 000 W et 12 000 W, jusqu’à 20 000 W.
Grâce à des tests approfondis en conditions réelles dans des environnements d'ateliers d'usine, les équipements du classe 3 000 W a démontré sa capacité à couper de manière fiable à travers acier au carbone de 20 mm et acier inoxydable de 16 mmDe plus, lorsque la puissance de sortie atteint plusieurs kilowatts, le système spécialisé procédé de perçage à l'oxygène sous pression positive pour l'acier au carbone ultra-épais efficacement élimine les problèmes tels que les éclatements de perçage et l'affaissement des bords.
Bénéficiant de l'intégration profonde entre les Système de contrôle CypCut et conçus sur mesure, matériel à haute surcharge, l'équipement Baison maintient un section transversale lisse comme un miroir même lors de processus difficiles plaques épaisses en aluminium et en cuivreEn fournissant des données de performance robustes et concrètes qui dépassent largement les limites des méthodes de traitement traditionnelles, ces machines répondent avec succès aux exigences rigoureuses de la fabrication moderne. production en série à haut rendement de composants en tôle épaisse.
Travailler sur des machines de découpe laser
Les machines laser peuvent couper divers matériaux tels que acier au carbone, acier inoxydable, plaque d'aluminium, plaque de cuivre et tôleCette coupe comprend également métaux de haute précision et d'épaisseur maximaleCes machines utilisent différents lasers découper des matériaux de différentes épaisseurs mais montre procédés de fabrication similaires.
Machines de découpe laser produire une lumière intense et constante couper même des matériaux épais avec précision qui peut ajuster selon les besoins.
Les machines laser fonctionnent en focalisant et en redirigeant la lumière vers un matériau ciblé. La lumière devient beaucoup plus chaud une fois concentré, Et ce Le chauffage entraîne la découpe de matière.

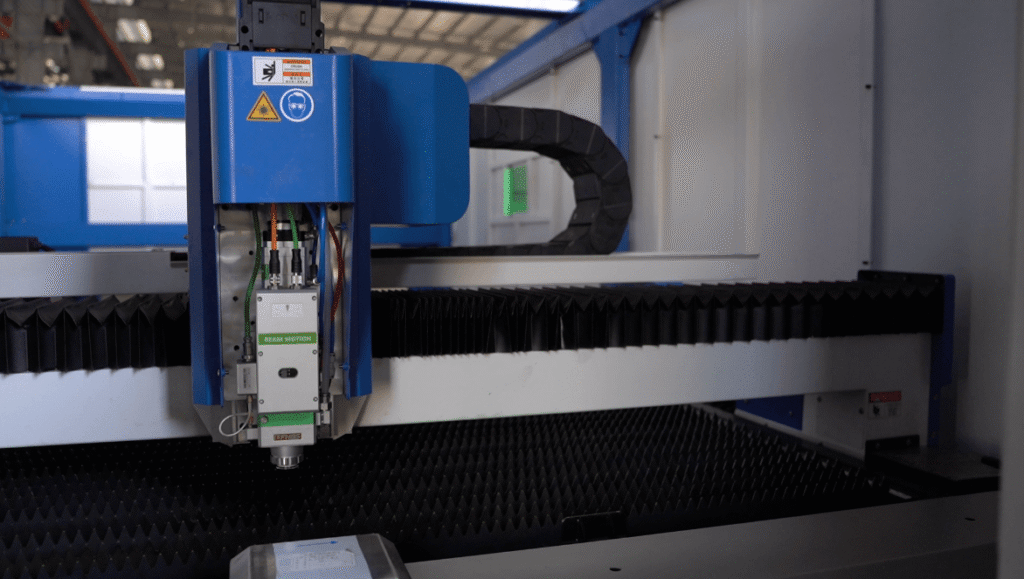

De plus, un système de portique monte le laser pendant la découpe laser, permettant déplacement du laser sur l'axe XYAinsi, il peut couper des matériaux avec épaisseur maximale at angles et courbes variables au précision supérieure.
Types de machines de découpe laser
Les découpeuses laser sont classé dans différents typeset chaque machine laser possède son limite d'épaisseur maximale de découpe laserCes deux machines comprennent une Machine de découpe laser CO2 , l’aspect économique Fibre machine de découpe au laser.
1. Machines de découpe laser CO2
Machine de découpe laser CO2 est le plus fréquemment utilisé pour la découpe laser. C'est très rentable mais est remplacé par un système de découpe laser à fibre rapide avec des pièces mécaniques modernes.
Cette machine de découpe laser est composée d'une tube long rempli de gaz et scellé sous videLe CO2 est généralement privilégié à cette fin. Le CO2 est mélangé avec du gaz azote.Quand l'électricitéUne connexion est fournie au tube, il produit une lumière intense par exciter les molécules de gaz.
La lumière rebondit sur la série de miroirs et est redirigé vers le lentille de focalisation à travers les miroirs. Par conséquent, la lumière est concentré en focalisant l'objectif sur un point chaudCela permet de découper des matériaux d'épaisseurs variables en fonction de séparation thermique et l'épaisseur maximale des matériaux.
Machine de découpe CO2 est utilisé pour fabrication de tôleLa machine de découpe produit bords lisses découpe de métaux d'une épaisseur maximale de même plus de 25 pouces. Le laser de la machine de découpe CO2 ne peut couper qu'à une capacité de découpe spécifique.
Dans le domaine de la production industrielle de masse impliquant des matériaux en plaques épaisses, Baison depuis longtemps a surmonté les limitations de la technologie CO2 obsolète, en recentrant pleinement ses efforts sur la défense de machines de découpe laser à fibre ultra-haute puissance—en particulier le Modèles 12,000W et 20,000WDes tests en atelier en conditions réelles ont démontré que, lors de la découpe acier au carbone épais et acier inoxydableL'équipement laser à fibre de Baison présente un capacité de coupe en épaisseur nettement supérieure et réalise des vitesses de coupe plusieurs fois plus rapides que celles des découpeurs CO2 traditionnels.
En outre, son Le chemin optique fonctionne sans perte., donc complètement éliminant les problèmes tels que l'arrondi des bords et la déformation thermiqueEn intégrant le fleuron de Baison Gaz de la série MAP système de mélange grâce à la fonction Système de contrôle CypCut de Bochu, ces machines laser à fibre de plusieurs kilowatts — renforcées par étalonnage de précision du circuit de gaz haute pression-pas seulement réduire drastiquement les coûts de consommation de gaz mais aussi veiller à ce que les surfaces de coupe des plaques métalliques ultra-épaisses soient lisse comme un miroir.
Grâce à cette formidable capacité de production de masse, caractérisée par précision de positionnement de l'ordre du micromètreBaison a réussi surmonter les goulets d'étranglement persistants associé au traitement des plaques épaisses.
2. Machines de découpe laser à fibre
Le processus de candidature proprement dit du Fibre machine de découpe au laser is similaire à la lumière des fibres optiquesL’ capacité de coupe cette machine de découpe laser à fibre est beaucoup plus élevé que les autres machines de découpeIl comprend un revêtement tubulaire de différents types de verre aux propriétés réfléchissantes variéeset le faisceau laser pénètre par le tube de verre dans la machine à fibres.
Cette machine laser à fibre contient quelques pièces mobiles qui peuvent nécessiter des ajustements et des remplacements, et souvent nécessite peu d'entretienUne machine de découpe laser à fibre est beaucoup plus grand et plus cher qu'une machine de découpe laser CO2.Cliquez ici pour apprendre la différence entre la technologie laser à fibre et laser CO2.
Le diamètre du laser de la machine de découpe est également réduit En raison de la nature de la fibre optique, la machine de découpe de fibres optiques s'avère utile. atteindre un niveau de détail.
A La machine laser à fibre peut couper efficacement les matériaux métalliques telles que:
- acier au carbone
- Inox
- Plaque en acier au carbone
- Feuille d'aluminium
- Plaque d'aluminium
- Une plaque de cuivre avec le pouvoir de coupe supérieur d'un laser à fibre.
L'épaisseur des matériaux mentionnés précédemment peut varier. Ces machines La capacité ou la puissance de coupe réelle est bien supérieure à celle des découpeuses laser CO2..
Grâce à sa configuration robuste de qualité industrielle, Machine de découpe de tôles épaisses Baison de classe 10 000 watts a complètement résolu tous les problèmes liés au traitement des tôles épaisses. La machine est livrée de série avec un poutre en aluminium haute résistance de qualité aéronautique , l’aspect économique lit modulaire en briques ignifugées; même lors de la découpe prolongée et continue de plaques métalliques de plusieurs dizaines de millimètres d'épaisseur, il conserve une stabilité inébranlable sans jamais se déformer.
Les données issues des tests en usine en conditions réelles démontrent que cet équipement non seulement élève la conicité et la perpendicularité de la saignée à des niveaux sans précédent mais aussi entraîne une chute spectaculaire des coûts de traitement par mètre (notamment la consommation d'électricité et de gaz), permettant aux utilisateurs de dire adieu aux surfaces rugueuses et ondulées caractéristiques des méthodes de découpe traditionnelles.
Une fois que vous avez été témoin direct du perpendicularité exceptionnelle et arêtes de coupe sans bavures, à finition miroir produit par Baison, vous saisirez véritablement l'ampleur de ceci un bond générationnel en matière d'efficacité et de qualité— un atout discret mais puissant qui permet aux installations de fabrication modernes à grande échelle de se démarquer dans un marché concurrentiel..
3. Machines de découpe laser électriques
machines laser de puissance Ces des machines performantes qui coupent les matériaux avec épaisseur maximale par laser. Ils disposent de machines de découpe avec différentes capacités de coupe pour les autres matériaux, en fonction de l'épaisseur des différents matériaux.
Une manipulation correcte des machines laser peut découpe précise l'épaisseur maximale de différentes matériaux, créant un environnement de coupe convivialLes machines laser de puissance découpent couramment divers matériaux avec découpe de surface brillante.
Ces machines laser n'utilisez pas le même laserLa machine a coupé plaques de cuivre, plaques d'aluminium, plaques d'acier inoxydable, acier au carbone, acier inoxydable, et d'autres matériaux avec épaisseur variable ou identique.
Matériaux pour la découpe laser
La découpe de différents matériaux peut être réalisée grâce à lasers à fibre puissants de la machine de découpe laser à fibre. Les lasers à fibre modernes peuvent même découper des matériaux jusqu'à 2 ″D'une manière générale, la coupe de acier de 1 pouce et aluminium et acier inoxydable de 1.5 pouce peut être complété par un Laser à fibre de 8 kW.
La diversité des matériaux est exploitée pour la découpe. Elle est couramment utilisée pour la découpe laser de métaux tels que… plaques d'aluminium, acier inoxydable, doux acier, acier au carbone et acier épaisIl peut même couper efficacement plaques d'acier au carbone et plaques de cuivreLes différences mentionnées précédemmentLes matériaux métalliques non métalliques peuvent avoir des valeurs limites d'épaisseur.
1. Aluminium
L'aluminium est beaucoup plus léger que l'acier et est connu pour son la flexibilité. Donc plaque d'aluminium l'assiette est largement utilisé pour la découpe laser de précision sans poser de problèmes. La plaque d'aluminium L'épaisseur maximale est de 2 mm. | Machine de découpe laser fibre 500 W.

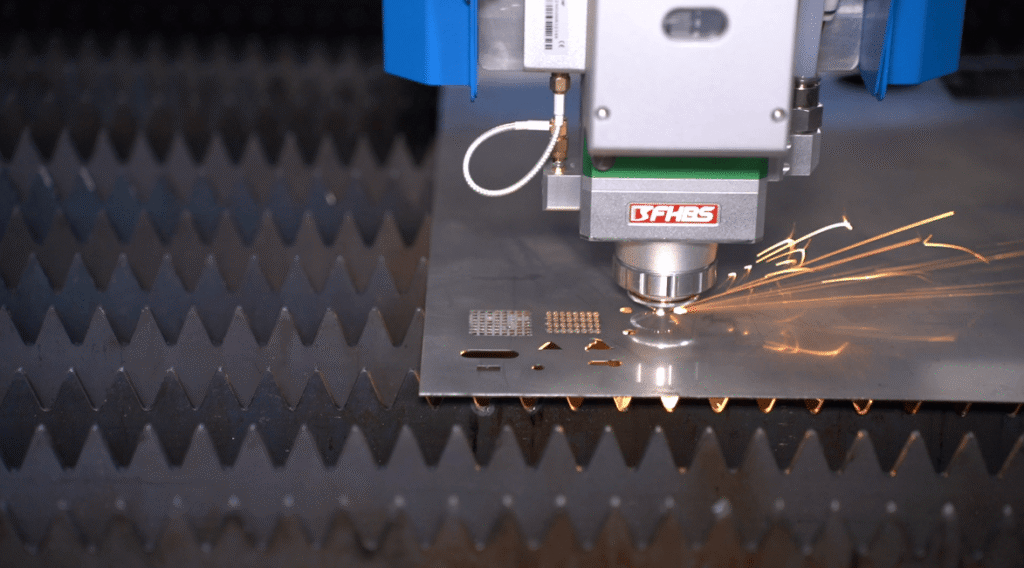

2. Acier inoxydable
Traces de chrome sont ajoutés à l'acier pour acier inoxydableL'acier inoxydable est résistant à la corrosion , l’aspect économique bon choix pour la découpeL'acier inoxydable est résistant à la corrosion et à la rouilleL'acier inoxydable L'épaisseur maximale est de 3 mm. | Machine de découpe laser fibre 500 W.A guide complet sur la découpe laser de l'acier inoxydable est ici.
Machines de découpe laser pour plaques d'épaisseur moyenne à épaisse de Baison caractéristique principale configurations haute puissance allant de 3000 W à 6000 W, conçu spécifiquement pour le production industrielle de masse à grand volume of acier au carbone de 20 mm et acier inoxydable de 16 mm.
L'équipement est fourni de série avec le Système de contrôle CypCut, Personnalisé servomoteurs à surcharge élevée et réducteurs haute rigidité de Techmag; aidé en outre par circuits à gaz haute pression réglés avec précision, cela complètement élimine les problèmes tels que l'affaissement des bords et la déformation thermique.
Les sections transversales résultantes sont lisse comme un miroir—réussit facilement les tests rigoureux, contrôles de qualité au niveau du micron utilisant un micromètre, ce qui en fait un outil de production de masse redoutable. dépasse de loin les limites de traitement des machines traditionnelles à faible puissance.
3. Acier doux
Acier doux est fréquemment priorisée pour les coupes en raison de son puissance inférieure de la concentration en carbone que l'acier au carbone. Une faible teneur en carbone facilite la découpe.
4. Acier au carbone
L'acier est un mélange de carbone et de fer. L'acier au carbone possède une quantité relativement importante de carbone et est très malléable. le laser peut couper l'acier au carbone et offre une surface de coupe parfaite.
5. Autres alliages d'acier
Ils peuvent être utilisés pour la découpe laser, et le L'acier allié est renforcé par sa liaison avec d'autres éléments..
6. Matériaux non métalliques
Outre les tôles métalliques, la découpe est également appliquée aux matériaux non métalliques comme céramique, les plastiques, du bois., etc. Cependant, leur résistance est bien inférieure à celle des métaux.
Principaux facteurs déterminants pour l’épaisseur maximale de découpe laser
Un laser ne peut pas découper un matériau comme matériau épais à une puissance d'un watt. Certains facteurs sont généralement pris en compte pour déterminer les caractéristiques du laser. épaisseur de coupe maximale et la capacité. Ces facteurs comprennent :
- Résistance du matériau
- Vitesse de découpe laser
- Prix
- Puissance du laser
Le laser utilise différentes puissances pour découper des matériaux d'épaisseurs variables. De même, un petit laser ne peut pas découper différents matériaux avec épaisseurs similaires.
Lorsqu'on repousse les limites du traitement des tôles épaisses — et plus particulièrement lorsqu'il s'agit de déterminer l'épaisseur de coupe maximale atteignable —, le facteur critique réside dans réglage fin précis des paramètres et techniques d'étalonnage expertes, plutôt que la simple agrégation de puissance brute.
Grâce à l'intégration de Système CypCut de Bochu, Baison réussit un synchronisation méticuleuse de la puissance et de la vitesse de coupeLors du traitement Acier au carbone de 20 mm, le système utilise un stratégie d'oxygénothérapie à pression positive mettant en vedette contrôle progressif couche par couche et commutation de pression de gaz sans rupture, donc complètement élimination des problèmes tels que les échecs de perçage et l'accumulation de scories.
Pour plaques en acier inoxydable et en aluminium de 16 mm, l'équipement utilise un solution d'air à haute pression en conjonction avec l' Système de mélange de gaz de la série MAP pour ajuster dynamiquement le rapport azote/oxygène; et ce, non seulement sans défaut empêche l'effondrement des bords mais aussi rend les surfaces de coupe des plaques ultra-épaisses comme lisse et réfléchissant comme un miroir.
C’est précisément ce niveau de mise au point technique rigoureuse — en particulier concernant trajets d'écoulement des gaz et positionnement focal—qui constitue la clé pour que les installations de fabrication surmonter avec succès les goulots d'étranglement inhérents au traitement des plaques épaisses.
I. Résistance du matériau
Le coupe correcte du laser dépend fortement de la résistance du matériau de coupeIl peut couper aussi bien des matériaux métalliques épais que des matériaux métalliques fins. forces variablesL’ La résistance des différents alliages métalliques dépend du rapport des éléments. présent dans l'élément. Le matériau mentionné précédemment présente également des résistances variables.
II. Vitesse de coupe
Le vitesse de coupe du laser est également affecté par l'épaisseur des différents matériaux ou surfaces de coupe. Plus la puissance du laser est élevée, plus la vitesse de découpe est rapide.. Un laser de forte puissance permet de découper rapidement des matériaux plus épais.
La vitesse de coupe est également affectée par l'utilisation de gaz auxiliaire. L'utilisation d'un gaz auxiliaire à haute pression est indispensable pour obtenir des bords plus lisses et des surfaces brillantes. Lors de la découpe laser de l'acier inoxydable, O2 et N2 sont utilisés comme gaz d'assistance. De même, la découpe laser de L'acier au carbone utilise l'O2 comme gaz de coupe.
Lors de tests par lots approfondis impliquant acier au carbone de 20 mm et acier inoxydable de 16 mmBaison a concentré son expertise technique fondamentale — notamment en matière de découpe de tôles épaisses — sur le réglage fin de la pureté du gaz et des champs d'écoulement.
Pour la découpe en série de l'acier inoxydable et de l'aluminium, le système comprend un Solution intégrée de compresseur d'air haute pression capable de remplacer directement l'azote gazeux traditionnellement coûteux.; cela permet aux usines de réduire drastiquement les coûts d'exploitation liés au gaz tout en maintenant une efficacité de coupe élevée.
Lors de la découpe d'acier au carbone épais, l'équipement utilise un Système de buses à double couche spécialisé pour assurer un contrôle progressif, couche par couche, du débit d'oxygène sous pression positive; à travers commutation de pression précise et stable, ce mécanisme élimine complètement les problèmes persistants liés aux piercings ratés..
De plus, Baison propose une option Système de mélange de gaz de la série MAP permettant le réglage dynamique des rapports azote/oxygène, associé à technologie de refroidissement de buse avancéeCe niveau de contrôle sophistiqué du champ d'écoulement des gaz ne se limite pas à cela. élimine parfaitement l'affaissement des bords mais garantit également que les sections transversales coupées des plaques ultra-épaisses sont aussi lisse et impeccable qu'un miroir—servant de Un outil décisif qui permet aux usines de surmonter les goulets d'étranglement les plus exigeants. dans le traitement des plaques épaisses.
QFP
Q:Quels secteurs de transformation de tôles épaisses sont adaptés aux machines laser à fibre Baisheng ?
A: Ils sont idéaux pour machines lourdes, composants de structure, construction navale et tôlerie haut de gamme. Une puissance de plusieurs kilowatts assure une production stable et en série d'acier au carbone et inoxydable ultra-épais..
Q:Les machines Baisheng prennent-elles en charge la personnalisation des processus pour les métaux spéciaux ?
R: Oui. L'intégration de matériel personnalisé avec CypCut permet de surmonter les goulots d'étranglement liés aux métaux réfléchissants comme l'aluminium et le cuivre.. Le réglage fin des paramètres est disponible.
Q : Quelles sont les erreurs courantes commises lors du choix d'une machine de découpe de plaques d'épaisseur moyenne à épaisse ? A:L'hypothèse selon laquelle la puissance brute garantit une coupe supérieure est une idée fausse. La qualité de la finition, lisse comme un miroir, dépend de l'étalonnage du circuit de gaz, du réglage fin de la mise au point et du contrôle des paramètres., et pas seulement une puissance plus élevée.
Q:Quels sont les avantages en termes de retour sur investissement des équipements laser à fibre Baisheng par rapport aux machines de découpe CO2 de génération précédente ?
A:Les lasers à fibre offrent des vitesses plus élevées sans perte optique.. Combiné avec un Système de mélange de gaz MAP, Ils réduire drastiquement les coûts du gaz et augmenter les marges bénéficiaires par compteur

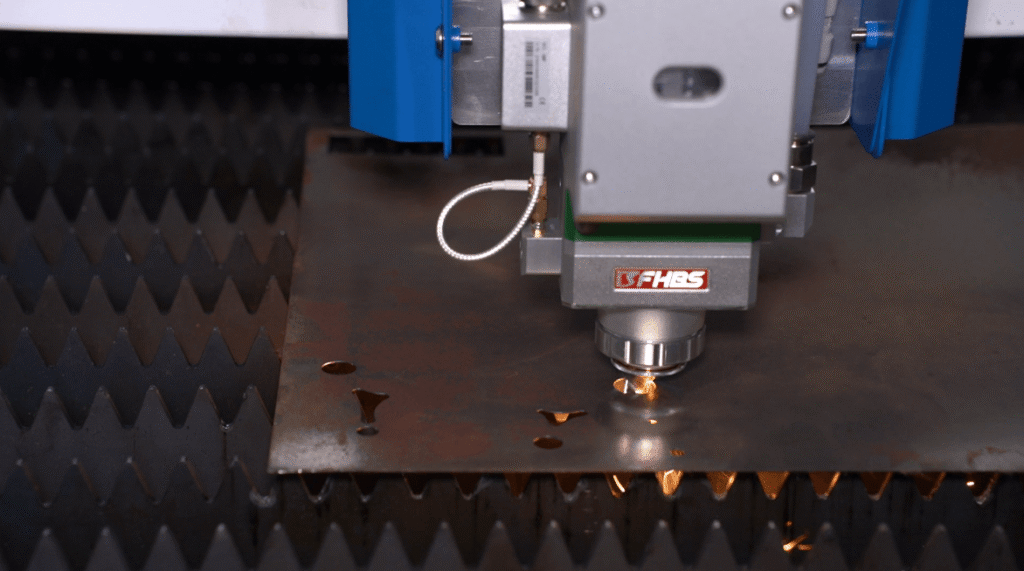

Q:Comment les problèmes techniques, tels que l'accumulation de scories et les éclatements lors du perçage, sont-ils systématiquement résolus lors de la découpe de plaques épaisses ?
A:Nous utilisons un Stratégie d'oxygénothérapie à pression positive progressive pour un piercing propre et Utilisation de la technologie des gaz mélangés lors de la découpe pour contrôler le flux de gaz et éliminer l'affaissement des bords.
Conclusion
Comprendre les limites d'épaisseur la découpe laser pour divers matériaux est crucial pour obtenir des résultats optimaux dans les projets de fabrication et de conception. Chaque matériau a ses caractéristiques propres. propriétés uniques qui influencent la profondeur de coupe d'un laser.
En étant informé de ces limites, vous pouvezn garantir la précision, l'efficacité et la qualité globale de votre produit final. Veillez toujours à répondre aux exigences de votre projetil est compatible avec les capacités de votre découpeuse laser choisie.
