Diverses industries utilisent plusieurs techniques de découpe pour créer des produits esthétiques et solides. Les coupes en biseau et en onglet sont des méthodes uniques qui vous permettent de réaliser de nombreux projets. Vous pouvez les utiliser pour couper divers matériaux, notamment les métaux et le bois.
Dans cet article de blog, nous découvrirons les différences entre les coupes en biseau et en onglet. Vous explorerez également les avantages et les inconvénients de chaque coupe ainsi que les différentes techniques permettant de les créer. Alors, allons-y.
Que sont les coupes en biseau ?

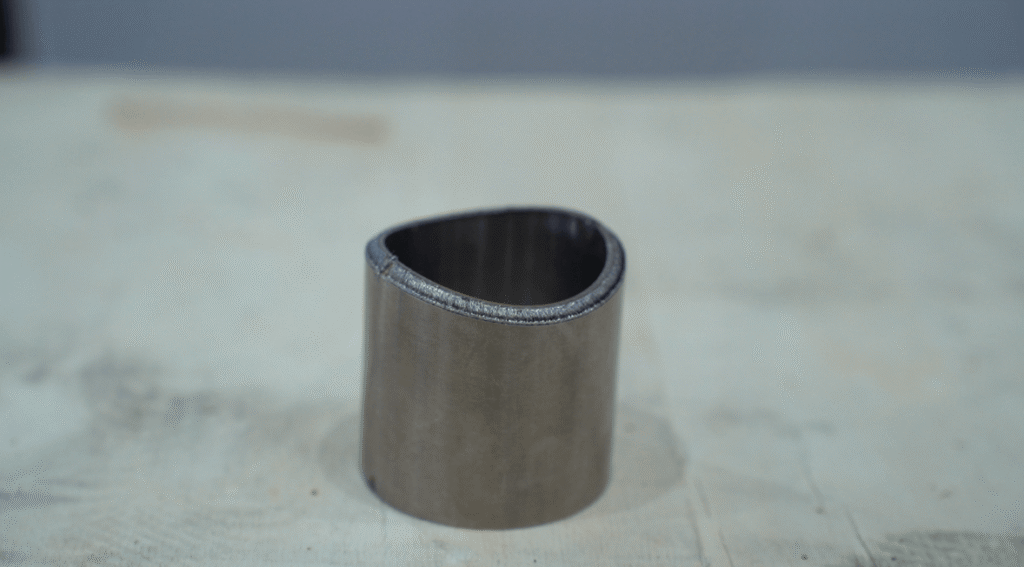

Coupes en biseau Coupes en biseau sont des coupes en pente réalisées au niveau de bords de la pièceDans les coupes droites, l'angle de coupe entre le bord et la surface du matériau est de 90°. Cependant, dans les coupes en biseau, cet angle est différent. l'angle est inférieur à 90°, transformant une coupe carrée en un bord incliné employé à des fins multiples.
L'angle de biseau unique vous permet de réaliser motifs complexes et connexions cohérentesDe plus, vous pouvez opter pour tout angle inférieur à 90° pour créer une coupe en biseau adaptée à vos projets. Coupe en biseaung peut également donner vie à votre nouveau projet en forceen modifiant sa structure et sa conception.

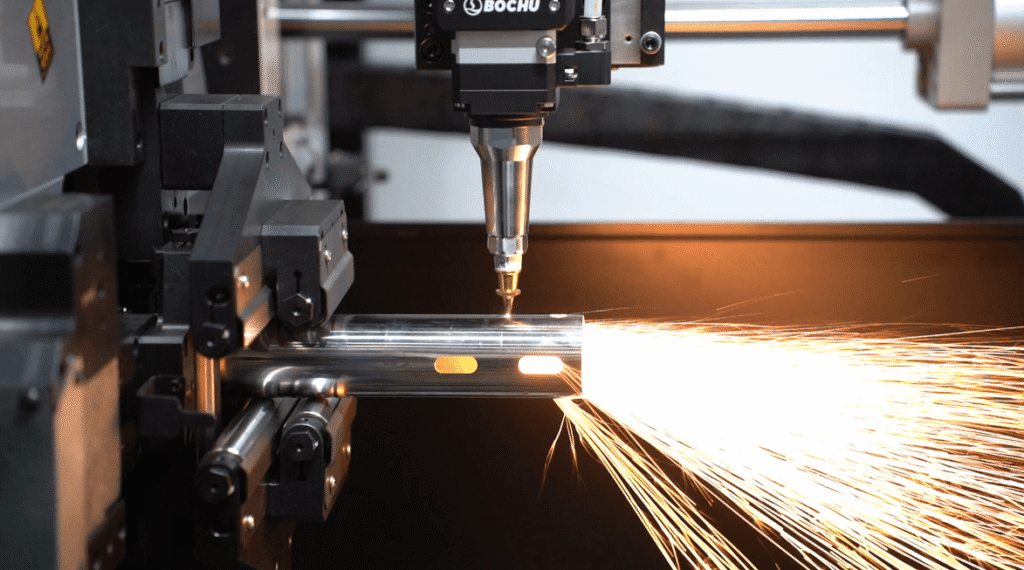

Dans la découpe et le soudage de tubes au laser à fibre biseaux et assemblage de cadres mitres On confond souvent les deux, mais l'efficacité réelle de la coupe d'onglets de qualité industrielle repose entièrement sur un matériel robuste.L’ Coupeur de tubes laser universel Baison G24CP prouve cela avec des données réelles:
- Structure de contrôle dorée : Son système de biseautage combine un tête de coupe verticale, réducteur harmonique de haute précision et servomoteur pour offrir un contrôle angulaire exceptionnel.

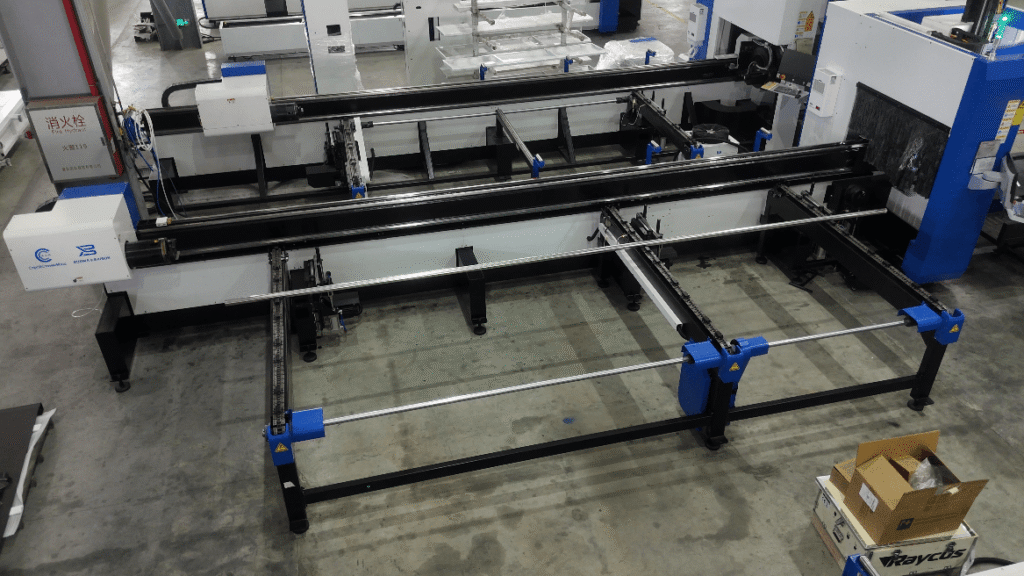

- Serrage robuste : Equipé d'une norme Mandrin à trou carré entièrement fermé de 240 mm, elle étend la plage de serrage des tubes carrés de 150 mm à , la plage traditionnelle 240mm, supportant jusqu'à 300 kg par tube pour éliminer les erreurs induites par la déformation lors des coupes à angle aigu.
- Protection intelligente : Pour éviter d'endommager le mandrin lors du biseautage, il est doté d'un système exclusif fonction anti-brûlure automatique du mandrin.
- Précision et efficacité : Entièrement étanche à la poussière Engrenages terrestres de classe 6 éliminer le blocage des engrenages dû à la poussière, tout en étant ultra-court résidus de 90 mm ou moins optimiser l'utilisation des matériaux.
Technologies pour la coupe en biseau
Coupe en biseau est une méthode polyvalente et utilise diverses techniques de coupeVoici un aperçu de technologies qui sont utilisées pour la coupe en biseau :
1. Outils portables
La coupe en biseau portable utilise des outils portables comme scies circulaires, scies sauteuses et scies à tableGrâce à leur légèreté, vous pouvez transporter ces outils sur le chantier. Cette technique est efficace par rapport à la découpe manuelle et peut être utilisé pour projets petits et moyens.
Cependant, vous devez investir dans outils de coupe de qualité et lames tranchantes pour des coupes nettes. De plus, le coût de maintenance Le coût de ces outils est également élevé, car ils nécessitent remplacement fréquent des lames.
2. Technologie plasma
Employant gaz ionisé est une technique de coupe efficace. haute énergie du plasma en fait une option parfaite pour créer des coupes en biseau sur des matériaux difficiles à couper comme le métalCette technique convient à usage industriel et peut gérer grands projets lourdsCependant, travailler avec du plasma nécessite formation adéquate et mesures de sécurité afin de minimiser les risques d'accidents.
3. Technologie de découpe laser

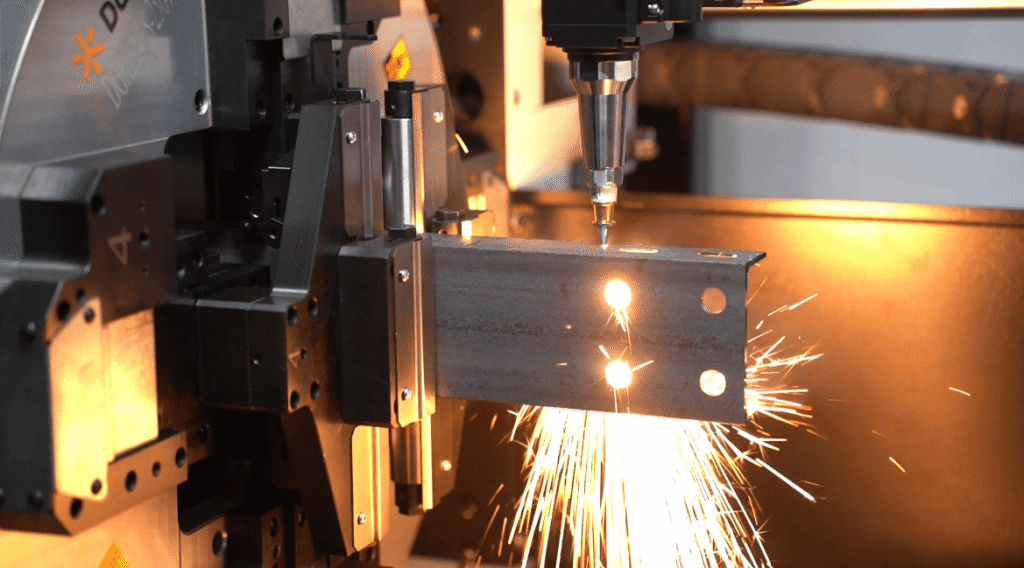

Découpe laser gagne en popularité grâce à sa précision et sa polyvalence.Cette technique utilise une faisceau laser à haute énergie pour réaliser une coupe en biseau de différents matériaux, notamment le bois et le métal. Le faisceau laser intense fait fondre et vaporise le matériau à mesure qu'il se déplace le long du motif de découpe.
Il vous offre Des découpes précises sans aucun gaspillage de matériauCependant, le faisceau laser peut être dommageable et nécessite une formation et des mesures de sécurité pour éviter les accidents.
4. Découpe au jet d'eau
Découpe au jet d'eau est une technique sûre et efficaceIl utilise un jet d'eau à haute pression couper à travers métal, bois et pierreCette technique vous permet de créer motifs complexes et coupes en biseau précises sans déformationL’ coupe au jet d'eau est respectueux de l’environnement car il ne dégage aucune fumée toxique.
Vous pouvez apprendre le différence spécifique entre la découpe au jet d'eau et la découpe laser ce blog.
5. Technique de découpe par ultrasons
Découpe en biseau par ultrasons est une autre alternative aux méthodes traditionnelles de coupe en biseau. Elle utilise vibrations à haute fréquence réaliser une coupe en biseau sur des matériaux.
Cette technique convient à la découpe des matériaux délicats comme le verre et la céramique. Technique de découpe par ultrasons fournit des coupes douces et précises, ce qui en fait le meilleur choix pour matières délicates.
Qu’est-ce que les coupes d’onglet ?
Coupes en onglet Ces coupes angulaires précises faits le long du face ou largeur du matériau. L'angle d'onglet est également moins de 90 °En général, la coupe en biseau est réalisée à 45 °, bien que vous puissiez également opter pour d'autres angles en fonction des exigences de votre projet. Cependant, le le bord du matériau est toujours perpendiculaire à sa faceSelon Toolstop, la fabrication d'un Angle d'onglet de 45° sur deux pièces à usiner vous permet de les réunir pour créer un angle de 90°.
Technologies pour la coupe d'onglet
Comme la découpe en biseau, plusieurs technologies sont utilisées pour la découpe en biseau, ce qui rend le processus plus efficace et précis. Les suivantes sont quelques technologies populaires utilisé pour les coupes d'onglet :
1. Scie à onglet
Scies à onglets sont couramment utilisés pour fabriquer coupes d'onglet précisesL’ coupeur rotatif coupe le matériau à angles de 45° ou autres angles spécifiésCes emporte-pièces permettent de réaliser des découpes. coupes nettes et précises, un gain de temps et minimiser les déchetsSelon l'Université de Waterloo, une scie à onglets peut fabriquer une coupe d'onglet composée.
2. Scie à table
A banc de scie est un outil de coupe efficace qui vous permet de fabriquer coupes d'onglet précisesL’ rainure sur la table permet d'ajuster le matériau et de le couper perpendiculairement. Vous pouvez également régler l'angle de la lame selon vos exigences. Voilà quelque conseils d'experts pour les onglets serrés.
3. Découpe au jet d'eau
A jet d'eau est une autre technologie utile pour réaliser des coupes d'onglet. L'utilisation d'une jet d'eau sous pression vous donne coupes lisses.
Le mouvement du jet d'eau est contrôlé par un ordinateur, rendant le processus très précis et efficaceDe plus, vous pouvez employer cette technique sur divers matériauxvous permettant de réaliser des coupes d'onglet sur de nombreux matériaux pour tous vos projets.
4. Découpe au laser
Comme pour la coupe en biseau, vous pouvez utiliser la découpe laser pour la coupe en onglet. Le faisceau laser focalisé fait fondre et vaporise le matériau, créant une coupe nette et précise. Cependant, vous devez porter un équipement de sécurité pour une protection supplémentaire.
Pour des raisons de sécurité, vous pouvez en apprendre davantage sur cours de laser et mesures d'assurance de sécurité.
5. Scie circulaire
Comme d’autres outils portables, les scies circulaires peuvent également créer des coupes d’onglet lisses. Pour utiliser une scie circulaire, vous devez ajuster l'orientation de la scie et l'angle de la lame pour obtenir une coupe spécifiée. Bien qu’il soit principalement utilisé pour les coupes en biseau, vous pouvez réaliser des coupes en onglet.

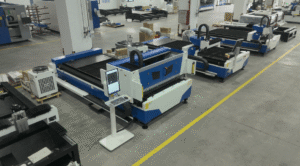

Dans l'industrie lourde et la construction métallique, les méthodes traditionnelles de découpe et de sciage manuels ne permettent pas de garantir précision d'onglet et de biseau, tout en réduisant l'efficacité de l'atelier par un traitement fastidieux en plusieurs étapes et des coûts de main-d'œuvre élevés.

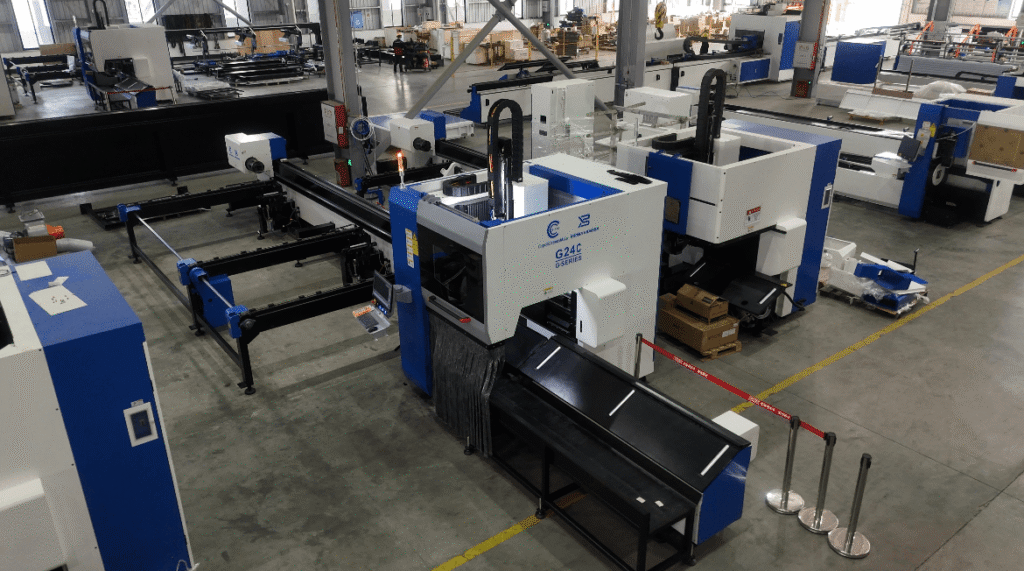

En tant que leader industriel, Découpeuse laser à biseau 3D 5 axes Baison intègre la découpe brute et le chanfreinage en une seule étape à haut rendement :
- Biseautage polyvalent : Son système de tête pivotante de haute précision supporte angles de ±45° à ±50°, formant facilement des préparations de soudure en forme de V, X, Y et K sur de l'acier au carbone épais ou de l'acier inoxydable.
- Précision inégalée : Grâce à une compensation dynamique avancée, la machine limite l'écart angulaire à moins de ±0.5°, assurant la propreté, bords biseautés sans scories qui éliminent complètement le broyage secondaire.
- Amélioration de l'efficacité par 3 : En envoyant les pièces directement à la chaîne de soudage, il augmente le débit de traitement global de plus de 300 %.
Prêt à améliorer la productivité et la qualité de coupe de votre atelier ? Envoyez-nous vos dessins de pièces les plus complexes. Aujourd'hui, prenez rendez-vous pour une consultation personnalisée en face à face pour la découpe et le biseautage.
Avantages et inconvénients de la coupe en biseau
Examinons maintenant les avantages et les inconvénients de la coupe en biseau.
Avantages de la coupe en biseau
Coupe en biseau est une technique de coupe efficace et offre plusieurs avantages. Voici quelques avantages de réaliser des coupes en biseau :
- Les coupes en biseau répartissent la contrainte sur le matériau, réduisant ainsi les points de tension faibles. Il améliore la stabilité structurelle du matériau pour un traitement ultérieur. Selon Le fabricant, les bords biseautés produisent un type de soudure plus robuste nécessaire pour supporter le poids et les charges massifs d'un équipement aussi lourd.
- Offre coupes en biseau articulations solides qui sont cruciaux pour divers projets. Les bords inclinés d'une coupe en biseau vous offrent une meilleure connexion car ils augmentent la zone de jonction entre les deux pièces.
- Le slop dans une coupe en biseau améliore l'attrait esthétique du matériel. Il donne aux bords un aspect fin et élégant, souhaitable pour de nombreux projets. Selon Voortman Steel Machinery, environ 30 % de vos projets nécessitent des coupes en biseau à des fins esthétiques et fonctionnelles.
- Contrairement aux coupes régulières qui impliquent de couper directement à travers le matériau, les coupes en biseau sont réalisées selon un angle. Il minimise le gaspillage de matériaux, ce qui en fait une solution idéale pour les projets impliquant des matériaux coûteux.
Inconvénients de la coupe en biseau
En plus d’offrir plusieurs avantages, la coupe en biseau présente également certains inconvénients. Voici quelques inconvénients liés aux coupes en biseau :
- La coupe en biseau conduit souvent à coupes imprécises. Une légère déviation d’angle peut ruiner votre projet. Cette inefficacité peut retarder le processus et entraîner des pertes financières.
- Créer l'angle de biseau requis est long car cela implique d’ajuster l’angle, la longueur de coupe et divers paramètres. Cela demande de la précision et de l’expertise, ce qui peut être un défi pour les débutants.
- Dangers pour la sécurité sont un autre inconvénient de la coupe en biseau. Travailler avec des lames tranchantes et des machines lourdes peut être dangereux, surtout pour les personnes inexpérimentées.
- La coupe en biseau est limité à certains matériaux. Vous ne pouvez pas utiliser de coupes en biseau sur tous les types de matériaux.
In industrie lourde et soudage de structures en acier à haute charge, traditionnel « Soudage à bords droits sans chanfrein » conduit facilement à manque de pénétration or soudure faible, ne parvenant pas à résister charges dynamiques de haute résistance.

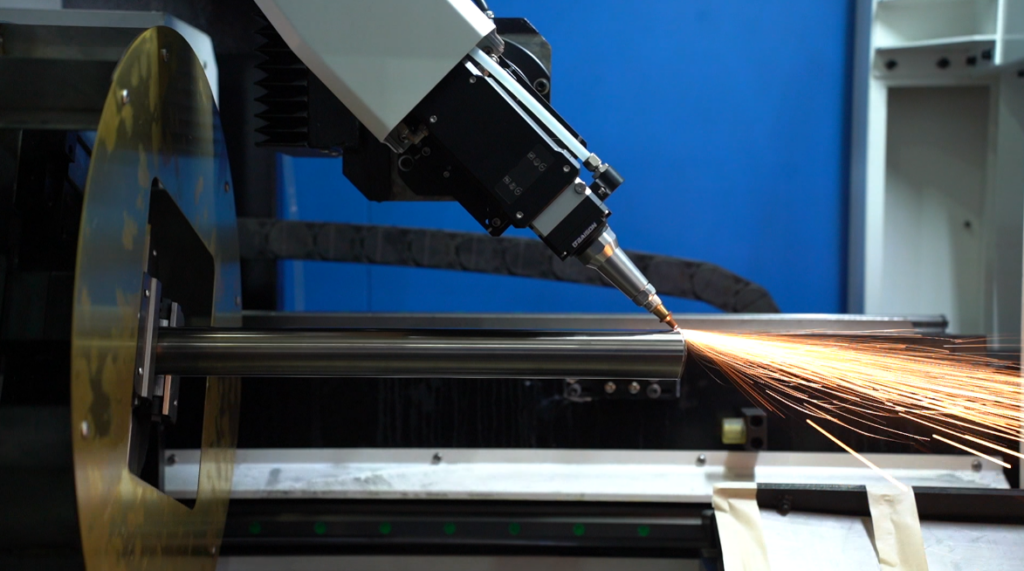

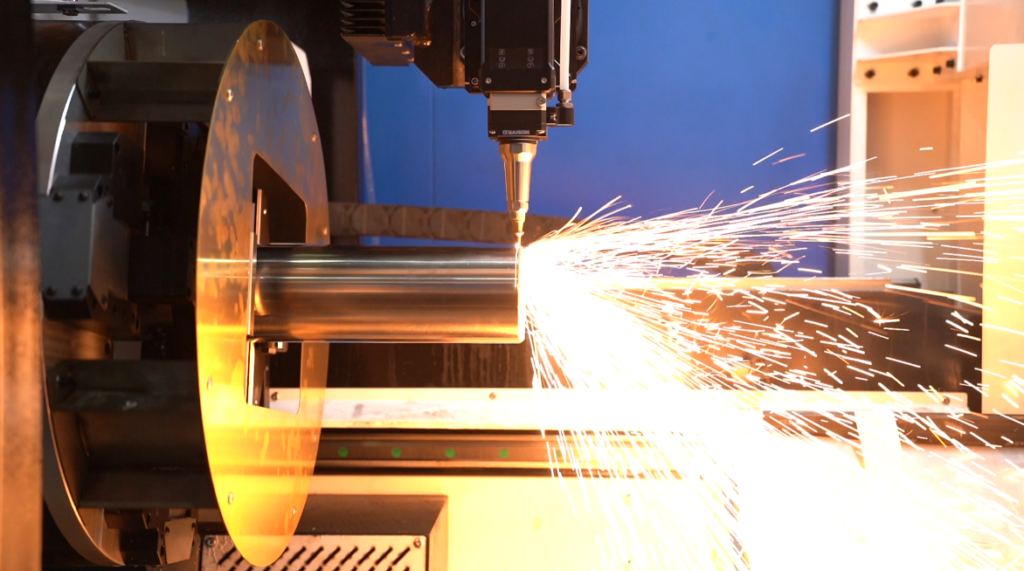

Baison Machine de découpe laser biseautée 3D à cinq axes coupes précises Biseaux en forme de V, de X ou de Y in un passage, multiplier la surface de contact métallique et espace de dépôt de soudure au niveau du joint de soudure, ce qui permet bain de soudage pour atteindre la racine en profondeur, assurant une Pénétration de la soudure à 100 % effet de fusion à bords émoussés et fondamentalement éliminer la concentration du stress interne pour atteindre le vrai « Soudage à résistance égale. »
Comparé aux étapes fastidieuses de « Découpe à la scie circulaire + chanfreinage à la fraiseuse de bord » Dans le domaine de l'artisanat traditionnel, la découpe au laser en biseau de Baison permet d'obtenir formage en une seule étape de découpe et de biseautage, directement éliminant ainsi le lourd ébavurage manuel et le meulage secondaire en post-traitement, en augmentant instantanément l'efficacité globale de la préparation et du traitement par 3 à 5 foisDe plus, les traditions fraisage mécanique des bords feuilles souvent marques de bavardage rugueuses sur la surface de coupe en raison de usure des outils, tandis que le surface biseautée en onglet coupé par Laser de base cadeaux micro-ondulations au rugosité de surface extrêmement faible (valeur Ra); ce excellente douceur permet la gaz de protection pour couvrir la piscine en fusion plus uniformément, prévention de la porosité de soudage et satisfaisant le normes strictes d'approvisionnement en ingénierie rigoureuse avec une perfection profondeur du processus.
Avantages et inconvénients de la coupe d'onglet
Bien que nous ayons une compréhension de base de la coupe à onglets, il est nécessaire de reconnaître ses points importants et ses lacunes.
Avantages de la coupe d’onglet
La coupe d'onglet est une technique polyvalente qui vous permet de créer divers projets. Voici quelques avantages de la coupe d’onglet :
- Les coupes d'onglet vous permettent de créer articulations solides aux coins. La coupe angulaire vous offre une plus grande surface d'assemblage lors du soudage et d'autres types de collage. Cette surface accrue vous donne une liaison plus forte.
- Ce type de coupe également améliore l'esthétique de divers projets. Contrairement aux coupes droites qui offrent un aspect uni, les coupes en onglet ajoutent une touche artistique.
- Vous pouvez créer divers modèles, formes et motifs en effectuant des coupes d'onglet à différents angles. Cette fonctionnalité est particulièrement utile dans le travail du bois, où vous devez concevoir des motifs complexes.
- Il a également limite le gaspillage de matière. En coupant une face inclinée sur la largeur du matériau, vous pouvez utiliser un maximum de matériau et économiser vos ressources.
Inconvénients de la coupe d’onglet
La coupe en onglet présente également certains inconvénients. Voici quelques inconvénients des coupes d’onglet :
- Le processus de création d’une coupe d’onglet précise n’est pas facile. Toi besoin de formation et de pratique pour apprendre la bonne technique pour créer une coupe d'onglet parfaite.
- Le réglage de l’angle requis pour la coupe d’onglet est une étape cruciale. Un petit écart peut endommager l’ensemble de votre pièce. Ça peut être coûteux et chronophage pour corriger l'erreur.
- Les outils utilisés pour la coupe d'onglet nécessitent un entretien coûteux. Négliger l’entretien peut entraîner des coupes imprécises, entraînant un gaspillage de vos efforts.
Coupes en biseau ou en onglet : quelle est la différence ?
Les coupes en biseau et en onglet partagent plusieurs similitudes, mais elles présentent des différences importantes. Voici les principales différences entre les coupes en biseau et en onglet :
| Indicateurs industriels fondamentaux | Coupe d'onglet standard | Biseautage 3D à 5 axes |
| Objectif de traitement principal | assemblage géométrique 45°/90° de portes, fenêtres, fermes et cadres tubulaires | Préparation avant soudure pour industrie lourde, structures métalliques, et récipients sous pression |
| Axes de contrôle des équipements | Fonction Plug & Play Liaison 2D/3D (découpe de surface verticale) | Système de liaison 3D à 5 axes (3D 5 axes) |
| Trajectoire de la tête laser | reste la tête de coupe toujours perpendiculaire à la surface, en coupant le long du chemin angulaire | Oscillation dynamique de grande amplitude sur les axes A et B à métal coupé en biais |
| Angle de balancement maximal | 0 ° (couper la tête elle-même) ne se balance pas) | Oscillation arbitraire à grand angle de ±45° / ±50° (en fonction de la configuration de la machine) |
| Couverture de type biseau | Limité au biseau à bord droit (Rainure en I) | Série complète de chanfreins de soudage, y compris Type V, type X, type Y et type K |
| Limite de traitement des plaques épaisses | Convient pour tubes à parois minces conventionnels et l'épissage de plaques moyennement minces | Spécialisation: acier au carbone d'une épaisseur de 12 mm à plus de 30 mm et acier inoxydable épais |
| Rugosité de Baison Ra | Lisse de coupe conventionnelle | Valeur Ra extrêmement faible micro-ondulations, aucun meulage nécessaire, soudage direct |
1 – Ajustement de l’angle de coupe
Le réglage de l’angle de coupe différencie une coupe en biseau et une coupe en onglet. Lors d'une coupe en biseau, la lame est réglée au bord du matériau. D'autre part, une coupe d'onglet est réalisée en ajustant la lame à un angle spécifique. sur toute la largeur du matériel.
2 – Orientation de la coupe
Une coupe en biseau est réalisée en biais dans toute l'épaisseur du matériel. Il permet de réaliser des joints sur les bords. En revanche, une coupe d'onglet est réalisée selon un angle sur toute la largeur. Il permet de joindre les deux faces du plateau dans un coin.
3 – Orientation de la lame
Le orientation des pales Une autre différence cruciale entre les deux types de coupes réside dans la lame. incliné à un angle inférieur à 90° pour la coupe en biseau. Cela vous donne un coupe en biseau sur les bordsEn revanche, la lame reste droit et à 90° pour la coupe en biseau. Il offre un coupe nette sur toute la largeur du matériel.
Facteurs à considérer lors du choix d'une méthode de coupe
Divers facteurs influencent les techniques de découpe pour chaque projet. Voici quelques facteurs pour choisir la bonne méthode de coupe :
- Le matériau que vous utilisez pour vos projets affecte les méthodes de découpe. Différentes techniques de coupe sont conçues pour différents types de matériaux. Toutes les lames ne sont pas adaptées à la coupe du bois, des métaux ou du plastique. Par conséquent, vous devez considérer le matériau avec lequel vous travaillez et choisir une technique de coupe spécialement conçue pour celui-ci.
- Le épaisseur du matériau influence également la méthode de coupe que vous devez choisir. Si vous travaillez avec des matériaux difficiles à couper, vous avez besoin d'outils de coupe robustes comme des découpeuses laser ou technologie de coupage au plasma. Vous voulez connaître l’épaisseur limite de la découpe laser ? Cliquez ici.
- Le niveau de précision requis est un autre facteur considérable qui influence le choix de l’outil de coupe. Si vous avez besoin de haute précision, découpeuses laser sera le meilleur. Toutefois, si la précision n’est pas une préoccupation majeure, vous pouvez opter pour des outils moins précis comme des scies sauteuses ou des scies circulaires.
Lequel devrais-je choisir?
Le choix de la technique de découpe cela dépend de vos projetsDéterminez le type de motif que vous souhaitez créer et le niveau de précision dont vous avez besoin. Coupe d'onglet vous permet de découper la face du matériau effectuer une cadre avec un angle de 90°Vous pouvez l'utiliser pour fabrication de boîtes, là où vous en avez besoin connexions durables et esthétiques.
Coupe en biseau vous permet de couper le edges. Un angle inférieur à 90° est utilisé à diverses fins, notamment soudure et menuiserieIl vous permet également de créer un bord incliné à la surface de votre matériau.
Alors, si votre projet implique la création structures à ossature, coupes en onglet sont les meilleures pour vous. Cependant, pour créer joints sans soudure, vous devriez opter pour coupes en biseau.
FAQ
Q1 : Quels secteurs d'activité sont adaptés ?
A1: structures en acier, construction navale et engins de chantier industries lourdes.
Q2 : La personnalisation est-elle prise en charge ?
A2: Oui. Le mandrin, l'alimentation et le débattement sont modulaires. Les paramètres spéciaux des aciers nécessitent un ajustement précis en fonction de l'environnement ; cliquez pour une solution personnalisée.
Q3 : Quelle est l'erreur d'achat la plus courante ?
A3: Choisir découpeuses 2D standard qui ne peut pas traiter les biseaux V/X complexes.
Q4 : Quelle est la précision de coupe ?
A4: Contrôlé dans les ±0.5°via une compensation dynamique 3D sur 5 axes.
Q5 : Comment éviter les brûlures de la broche ?
A5: La norme de Baison mandrin automatique anti-brûlure prévient les dommages.
Conclusion
Coupes d'onglet et en biseau sont des techniques de découpe efficaces qui vous permettent de fabriquer des produits exclusifs avec précisionCes coupes ajoutent également une touche d'élégance à votre travail, ce qui les rend parfaites pour projets haut de gamme.
Cependant, vous devez veiller à créer le la bonne coupe pour votre projet. Prendre en compte différences pour choisir la meilleure technique de coupe adaptée à vos besoins spécifiques. Utilisez un machine de découpe laser supérieure à partir de meilleurs fabricants pour créer un projet unique avec des coupes en onglet et en biseau.
